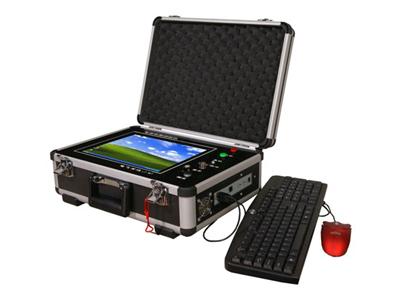

GZC-H智能型電纜故障測試儀

智能型電纜故障測試儀滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件。

1.采用工控嵌入式計算機平臺系統，整套系統將由故障測試、路徑尋測、準確性電三部分組成，鋰電供電、便于攜帶、方便測試。
2.采用12.1英寸液晶大屏幕和觸控鼠標，全電腦XP操作平臺集成化軟件，告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件.
3.采用的USB通信接口，采集信號穩定，主機自動選擇采樣頻率，最低6.25MHz，最高達100MHz五種頻率供您選擇，既能提高測試精度，又能滿足不同長度電纜的測試要求。
4.軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.15米，提高了測試精度。

智能型電纜故障測試儀購買咨詢請致電：027-87771780 或是 點擊這里馬上咨詢


智能型電纜故障測試儀系統是由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試。

技術參數

智能型電纜故障測試儀特點及參數：
1.可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2.可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3.可測量長度已知的任何電纜中電波傳播的速度。
4.可測試電纜走向及埋設深度。
5.顯示方式：12.1英寸工業級液晶屏（XP操作平臺）
6.存儲方式：固定移動兩方式4G
7.測試方法：低壓脈沖法、沖閃電流法、直閃電流法
8.操作方式：觸控鼠標操作
9.測試距離：不小于40km
10.最短測試距離（盲區）：5～10米
11.精確定點誤差：±0.2m
12.測試誤差：系統誤差小于±1%
13.分 辨 率：V/50m；V為傳波速度m/μs；軟件游標0.15米。
14.儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
15.電源與功耗：AC 220V±10%　不大于15W DC 12V（7AH）　不大于20W
16.待機時間：可連續使用4小時左右。
17.管    理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
18.信號頻率：15KHz正弦波
19.輸出功率：Pomax≥100W
20.輸出阻抗：Zo=Zc(電纜特性阻率)
21.震蕩方式：斷續
22.環境溫度：－10℃～＋40℃
23.相對濕度：RH≤85%（25℃）
24.外形尺寸：180mm×300mm×400mm
25.主機重量：9.8kg

產品描述

    GZC-H智能型電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套管理軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試。
