變壓器有載分接開關測試儀由測量本體和標準行式打印機組成。其中測量本體采用獨立機箱結構，具有抗震、防電磁干擾特性。本文主要介紹變壓器有載分接開關接線的操作指南。
     帶變壓器線圈測量

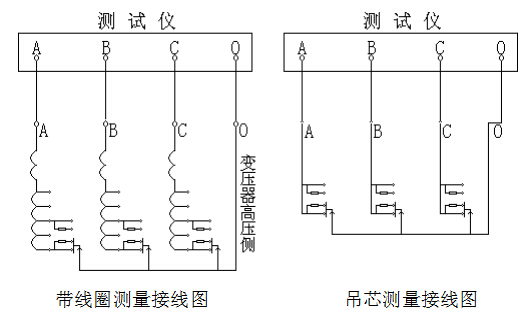

     如圖所示為一典型帶有載分接開關的電力變壓器原理圖


      將儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。
     吊芯測量有載分接開關
     在變壓器大修時，有載分接開關吊出沒有線圈如圖所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住ABC相的短路點和中性點。另一接線端子分別插入儀器即可。
     以上就是變壓器有載分接開關測試儀的接線操作指南，更多信息可關注武漢華電高科。

---
